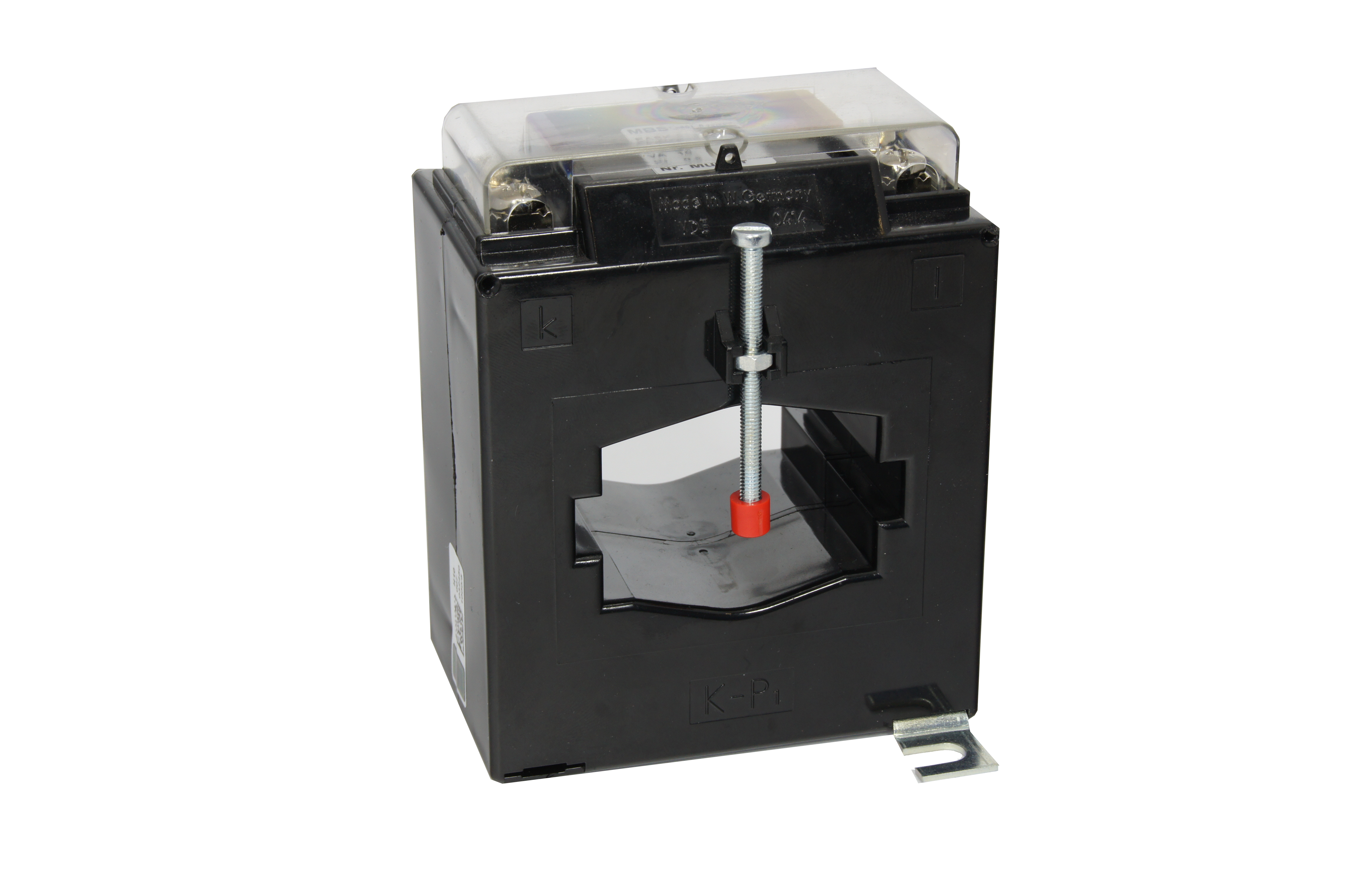

EASK 61.6 - Verrechnungsstromwandler
Der EASK 61.6 500/5A 10VA Kl.0,2 ist ein kompakter, hochpräziser Niederspannungs-Verrechnungsstromwandler der bewährten EASK-Serie, speziell für den Einsatz in Energieverteilung, Schaltanlagen, Zählerfeldern und industriellen Mess- und Überwachungssystemen entwickelt.
Technische Hauptmerkmale:- Typ
Verrechnungsstromwandler (Busbar-Type) – EASK 61.6 - Übersetzungsverhältnis
500/5 A (Primärnennstrom 500 A, Sekundärnennstrom 5 A) - Nennleistung / Bürde
10 VA - Genauigkeitsklasse
Kl. 0,2 (nach IEC/EN 61869-2 bzw. DIN EN 61869-2) - Primärleiter-Durchführung
Für Flachleiter bis 61 × 6 mm (Busbar-Durchführung) - Maximale Betriebsspannung
Um ≤ 0,72 kV - Nennfrequenz
50–60 Hz - Thermische Nenn-Dauerstromstärke
Icth = 1,0 × Ipr (Dauerstrom 1 × Primärnennstrom) - Thermische Nenn-Kurzzeitstromstärke
Ith = 100 × Ipr, 1 s - Isolationsklasse
E - Isolationsprüfspannung
3 kV, 50 Hz, 1 min - Abmessungen (ca.)
Breite 80 mm × Höhe 95 mm × Tiefe 45 mm - Gewicht (ca.)
0,5–0,7 kg (je nach Ausführung) - Montage
Busbar- und Schienenbefestigung möglich, inkl. Isolierschutzkappe
Der EASK 61.6 500/5A 10VA Kl.0,2 zeichnet sich durch seine sehr kompakte Bauform, hohe Zuverlässigkeit und exzellente Linearität aus – ideal für Anwendungen, in denen bei hohen Primärströmen eine präzise Verrechnungsmessung gefordert wird (z. B. größere Verteiler, Messplätze, Energie-Monitoring-Systeme mit hohem Leistungsbedarf).
Gerne liefern wir Ihnen dieses Modell kurzfristig ab Lager oder konfigurieren für Sie weitere Primärströme der Baureihe EASK.
Kontaktieren Sie uns für Ihr individuelles Angebot!
