Art-Nr.: KBR-42

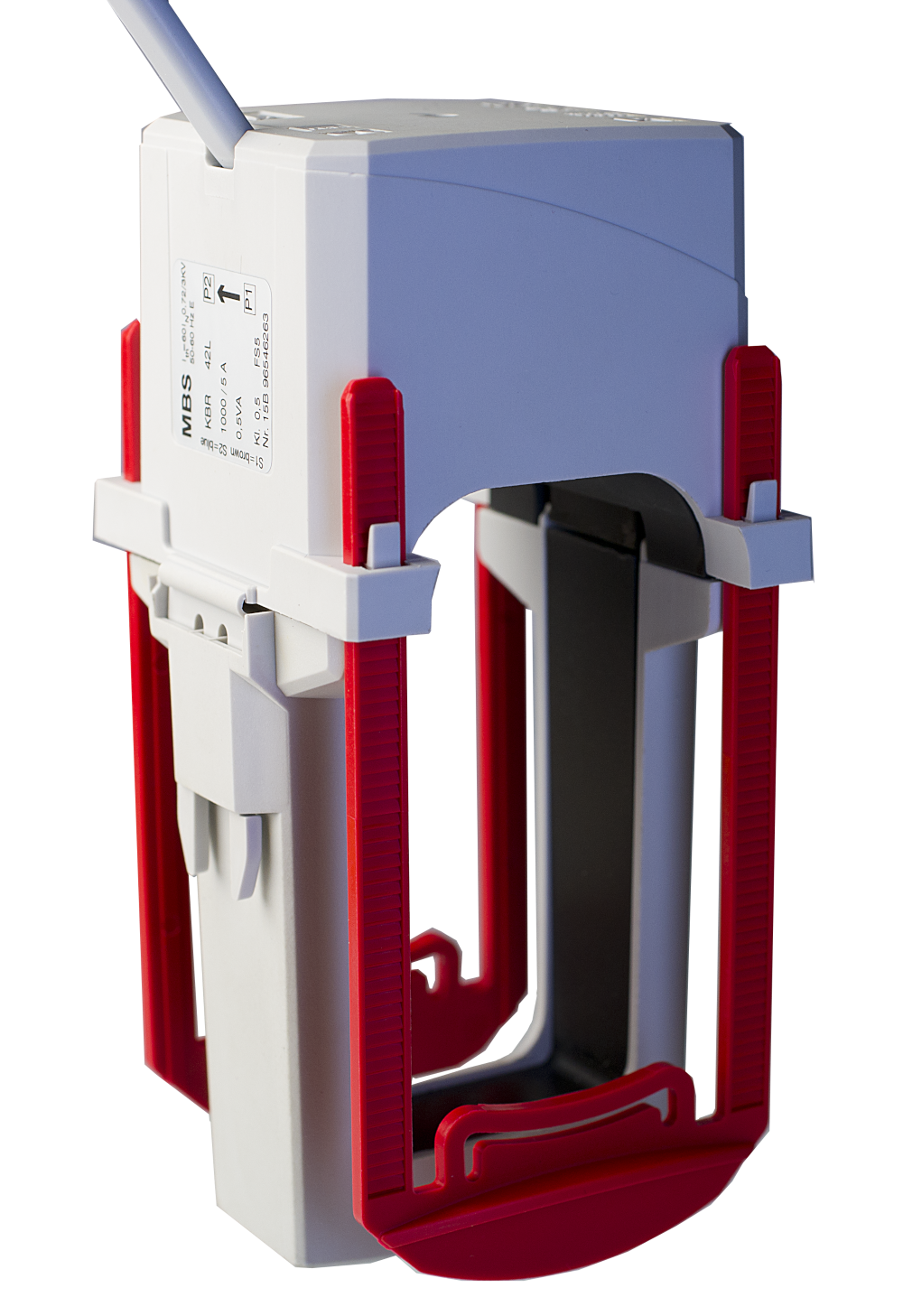

KBR 42 - Kabelumbau-Stromwandler
Produktinformationen
Der KBR 42 500/1A 5VA Kl.1 ist ein kompakter, hochpräziser Niederspannungs-Messwandler der bewährten KBR-Serie, speziell für den Einsatz in Energieverteilung, Schaltanlagen, Zählerfeldern und industriellen Mess- und Überwachungssystemen entwickelt.
Technische Hauptmerkmale:- Typ
Kabelumbau-Stromwandler – KBR 42 - Übersetzungsverhältnis
500/1 A (Primärnennstrom 500 A, Sekundärnennstrom 1 A) - Nennleistung / Bürde
5 VA - Genauigkeitsklasse
Kl. 1 (nach IEC/EN 61869-2 bzw. DIN EN 61869-2) - Primärleiter-Durchführung
Für Kabel bis max. Ø 42 mm - Maximale Betriebsspannung
Um ≤ 0,72 kV - Nennfrequenz
50–60 Hz - Thermische Nenn-Dauerstromstärke
Icth = 1,2 × Ipr (Dauerstrom 1,2 × Primärnennstrom) - Thermische Nenn-Kurzzeitstromstärke
Ith = 60 × Ipr, 1 s - Isolationsklasse
E - Isolationsprüfspannung
3 kV, 50 Hz, 1 min - Montage
Schrauben- oder Klemmbefestigung, inkl. Isolierschutzkappe
Der KBR 42 500/1A 5VA Kl.1 zeichnet sich durch seine robuste Bauform für Kabeldurchführungen, hohe Zuverlässigkeit und exzellente Linearität aus – ideal für Anwendungen mit höheren Strömen in Kabelsystemen, Verteilerkästen und Energie-Monitoring-Systemen mit moderatem Leistungsbedarf.
Gerne liefern wir Ihnen dieses Modell kurzfristig ab Lager oder konfigurieren für Sie weitere Primärströme der Baureihe KBR.
Kontaktieren Sie uns für Ihr individuelles Angebot!
