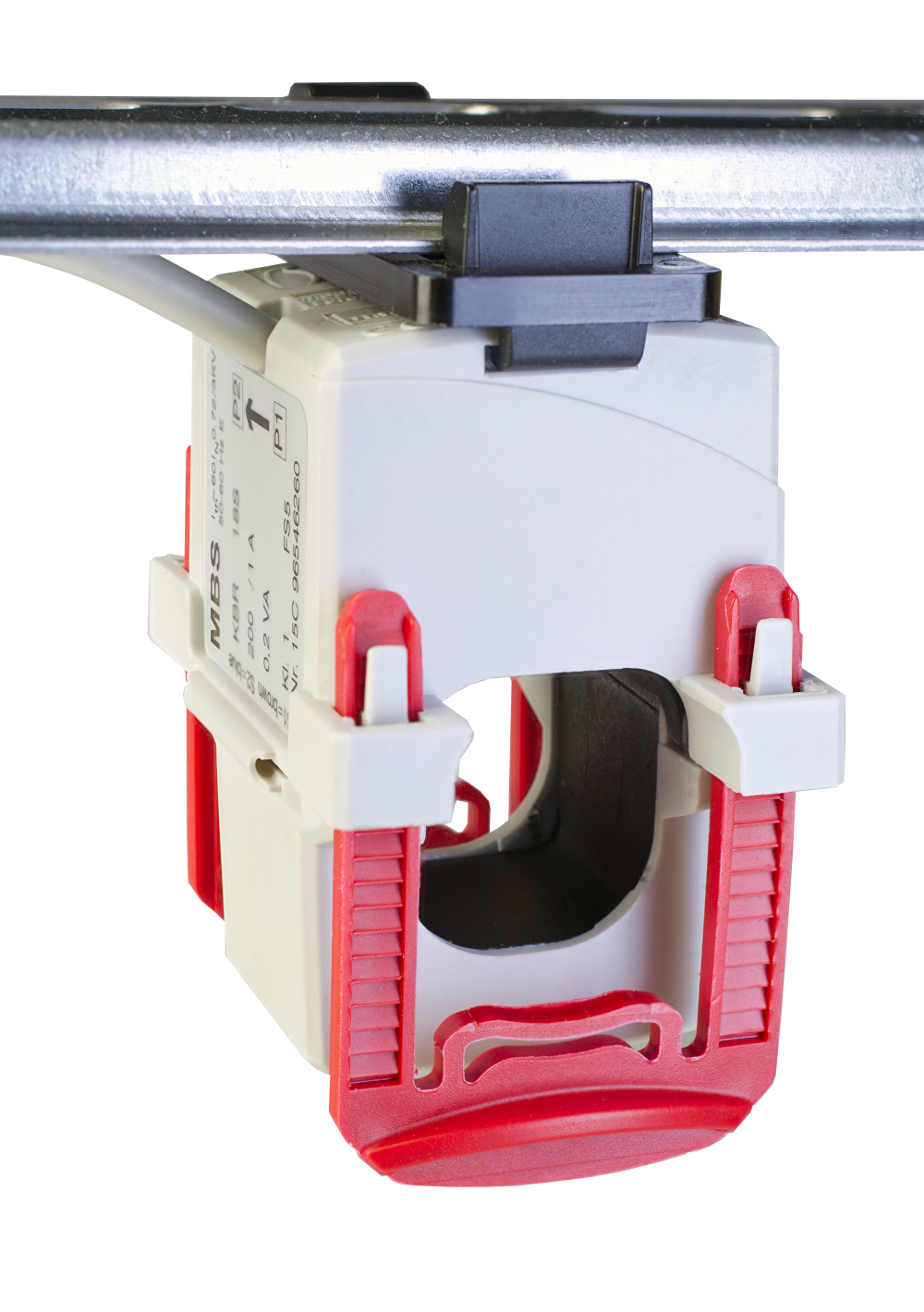

KBR 18 - Kabelumbau-Stromwandler
Der KBR 18 50/0...333mV AC Kl.1 ist ein kompakter, hochpräziser Kabelumbau-Stromwandler der bewährten KBR-Serie, speziell für den Einsatz in Energieverteilung, Schaltanlagen, Zählerfeldern und industriellen Mess- und Überwachungssystemen entwickelt.
Technische Hauptmerkmale:- Typ
Kabelumbau-Stromwandler – KBR 18 - Übersetzungsverhältnis
50/0...333 mV AC (Primärnennstrom 50 A, Sekundärspannung 0...333 mV AC) - Genauigkeitsklasse
Kl. 1 (nach IEC/EN 61869-2 bzw. DIN EN 61869-2) - Primärleiter-Durchführung
Für Kabel bis max. Ø 18 mm - Maximale Betriebsspannung
Um ≤ 0,72 kV - Nennfrequenz
50–60 Hz - Thermische Nenn-Dauerstromstärke
Icth = 1,0 × Ipr (Dauerstrom 1 × Primärnennstrom) - Thermische Nenn-Kurzzeitstromstärke
Ith = 60 × Ipr, 1 s - Isolationsklasse
E - Isolationsprüfspannung
3 kV, 50 Hz, 1 min - Montage
Direkte Kabelmontage, clip-on-fähig, inkl. Isolierschutzkappe
Der KBR 18 50/0...333mV AC Kl.1 zeichnet sich durch seine sehr kompakte Bauform, hohe Zuverlässigkeit und exzellente Linearität aus – ideal für Anwendungen, in denen bei relativ niedrigen Strömen eine präzise Messung in Kabelsystemen gefordert wird (z. B. Umbau in bestehenden Anlagen, Messplätze, Energie-Monitoring-Systeme mit moderatem Leistungsbedarf).
Gerne liefern wir Ihnen dieses Modell kurzfristig ab Lager oder konfigurieren für Sie weitere Primärströme der Baureihe KBR.
Kontaktieren Sie uns für Ihr individuelles Angebot!
