Art-Nr.: ECTB-81-35
ECTB 81.35 - Stromwandler
Der ECTB 81.35 1000/1A 5VA Kl.0,5 ist ein kompakter, hochpräziser Niederspannungs-Messwandler der bewährten ECTB-Serie, speziell für den Einsatz in Energieverteilung, Schaltanlagen, Zählerfeldern und industriellen Mess- und Überwachungssystemen entwickelt.
Technische Hauptmerkmale:- Typ
Busleiterstromwandler (Bar-Type) – ECTB 81.35 - Übersetzungsverhältnis
1000/1 A (Primärnennstrom 1000 A, Sekundärnennstrom 1 A) - Nennleistung / Bürde
5 VA - Genauigkeitsklasse
Kl. 0,5 (nach IEC/EN 61869-2 bzw. DIN EN 61869-2) - Primärleiter-Durchführung
Für Busleiter bis 80 × 35 mm (Einschub für Flachleiter) - Maximale Betriebsspannung
Um ≤ 0,72 kV - Nennfrequenz
50–60 Hz - Thermische Nenn-Dauerstromstärke
Icth = 1,2 × Ipr (Dauerstrom 1,2 × Primärnennstrom) - Thermische Nenn-Kurzzeitstromstärke
Ith = 100 × Ipr, 1 s - Isolationsklasse
E - Isolationsprüfspannung
4 kV, 50 Hz, 1 min - Abmessungen (ca.)

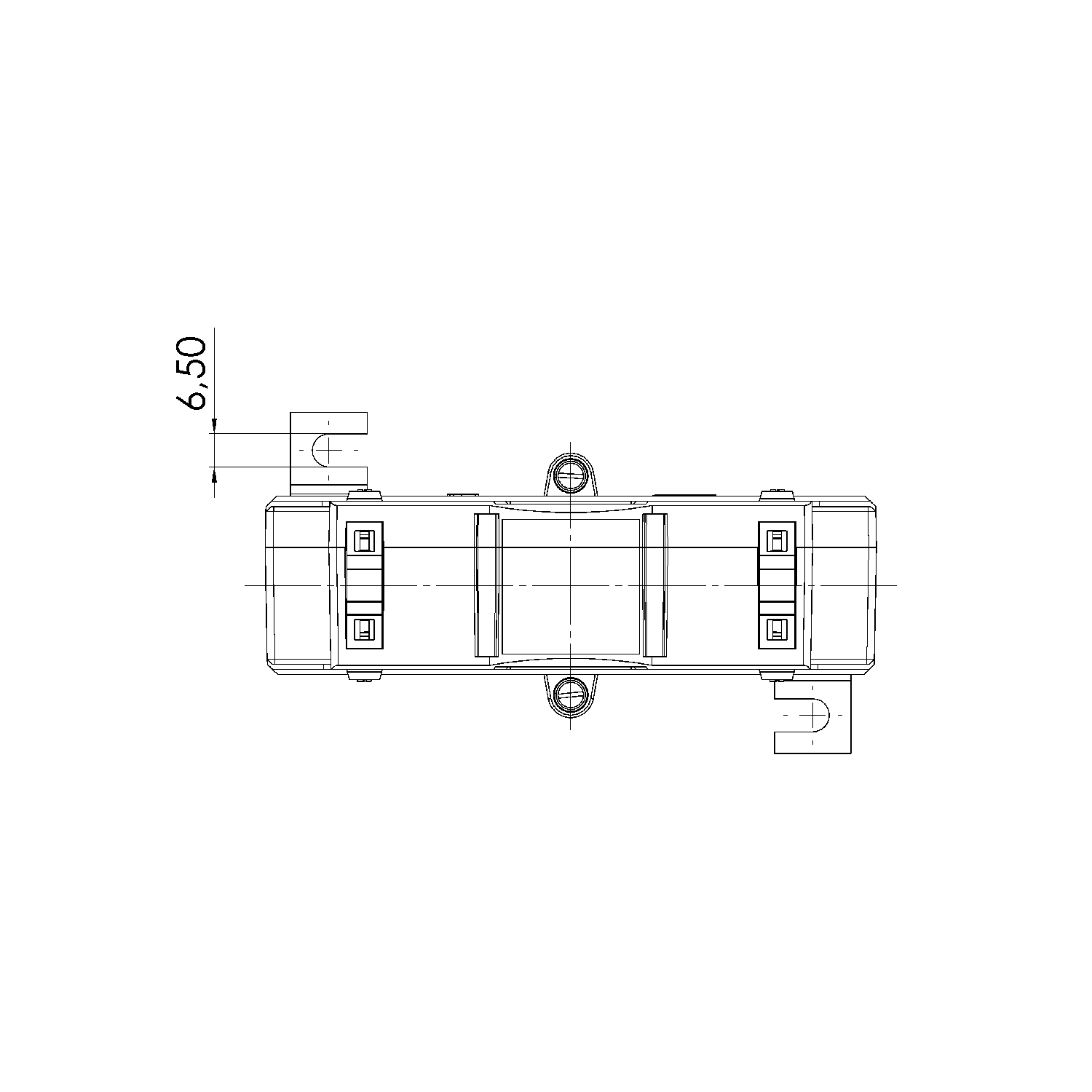

Breite 105 mm × Höhe 145 mm × Tiefe 55 mm - Gewicht (ca.)
1,5–2,0 kg (je nach Ausführung) - Montage
Schienen- und Schraubmontage, inkl. Isolierschutzkappe
Der ECTB 81.35 1000/1A 5VA Kl.0,5 zeichnet sich durch seine robuste Bauform für Busleiter, hohe Zuverlässigkeit und exzellente Linearität aus – ideal für Anwendungen mit hohen Primärströmen in Verteilungen, Schaltanlagen und Energie-Monitoring-Systemen mit anspruchsvollen Genauigkeitsanforderungen.
Gerne liefern wir Ihnen dieses Modell kurzfristig ab Lager oder konfigurieren für Sie weitere Primärströme der Baureihe ECTB.
Kontaktieren Sie uns für Ihr individuelles Angebot!
