Art-Nr.: 50-7350
ECTB 61.35 1500/1A 10VA Kl.0,5s - Stromwandler
Der ECTB 61.35 1500/1A 10VA Kl.0,5s ist ein kompakter, hochpräziser Niederspannungs-Messwandler der bewährten ECTB-Serie, speziell für den Einsatz in Energieverteilung, Schaltanlagen, Zählerfeldern und industriellen Mess- und Überwachungssystemen entwickelt.
Technische Hauptmerkmale:- Typ
Split-Core-Stromwandler (ECTB 61.35) - Übersetzungsverhältnis
1500/1 A (Primärnennstrom 1500 A, Sekundärnennstrom 1 A) - Nennleistung / Bürde
10 VA - Genauigkeitsklasse
Kl. 0,5 s (nach IEC/EN 61869-2 bzw. DIN EN 61869-2) - Primärleiter-Durchführung

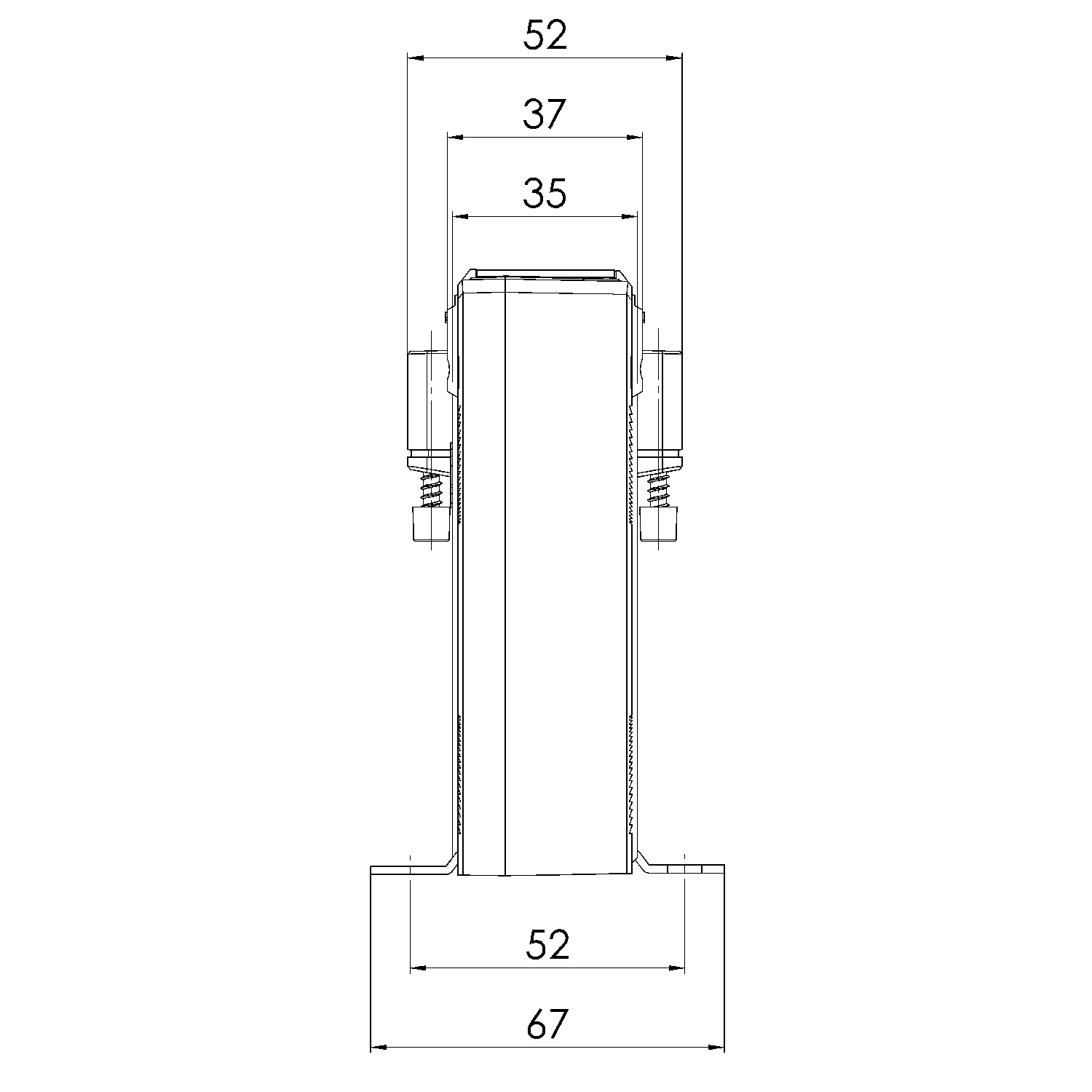

Für Busbar oder Kabel bis max. 61 × 35 mm (Fensterdurchführung) - Maximale Betriebsspannung
Um ≤ 0,72 kV - Nennfrequenz
50–60 Hz - Thermische Nenn-Dauerstromstärke
Icth = 1,0 × Ipr (Dauerstrom 1 × Primärnennstrom) - Thermische Nenn-Kurzzeitstromstärke
Ith = 100 × Ipr, 1 s - Isolationsklasse
E - Isolationsprüfspannung
3 kV, 50 Hz, 1 min
Der ECTB 61.35 1500/1A 10VA Kl.0,5s zeichnet sich durch seine split-core Bauform, hohe Zuverlässigkeit und exzellente Linearität aus – ideal für Anwendungen, in denen bei hohen Primärströmen eine präzise Schutz- und Messfunktion gefordert wird (z. B. größere Verteiler, Schaltanlagen, Energie-Monitoring-Systeme mit hohem Leistungsbedarf).
Gerne liefern wir Ihnen dieses Modell kurzfristig ab Lager oder konfigurieren für Sie weitere Primärströme der Baureihe ECTB.
Kontaktieren Sie uns für Ihr individuelles Angebot!
3D Modelle und weitere Dateien zu jeweiligen Produkten finden Sie auch in unserem Downloadbereich
| Eigenschaften |
|---|
| Typ: | ECTB 61.36 |
|---|---|
| Primärstrom: | 1500 |
| Sekundärstrom: | 1 |
| Genauigkeitsklasse: | 0,5s |
| Scheinleistung (VA): | 10 |
