Art-Nr.: WSK-30

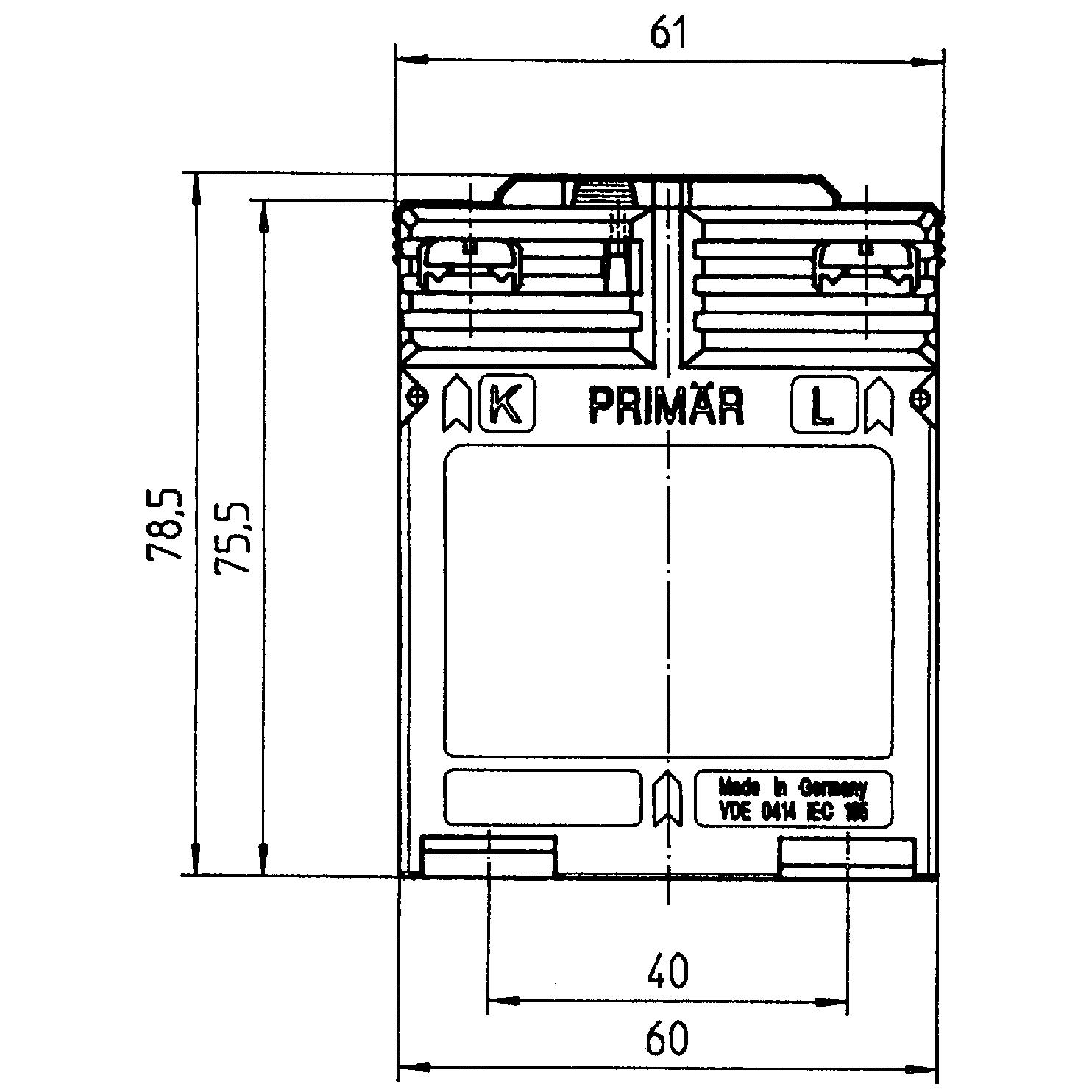

WSK 30 - Wickelstromwandler
Der Wickelstromwandler WSK 30 20/1A 5VA Kl.1 ist ein kompakter, hochpräziser Niederspannungs-Messwandler der bewährten WSK-Serie, speziell für den Einsatz in Energieverteilung, Schaltanlagen, Zählerfeldern und industriellen Mess- und Überwachungssystemen entwickelt.
Technische Hauptmerkmale:- Typ
Wickelstromwandler (Wound Primary Type) – WSK 30 - Übersetzungsverhältnis
20/1 A (Primärnennstrom 20 A, Sekundärnennstrom 1 A) - Nennleistung / Bürde
5 VA - Genauigkeitsklasse
Kl. 1 (nach IEC/EN 61869-2 bzw. DIN EN 61869-2) - Maximale Betriebsspannung
Um ≤ 0,72 kV - Nennfrequenz
50–60 Hz - Thermische Nenn-Dauerstromstärke
Icth = 1,0 × Ipr (Dauerstrom 1 × Primärnennstrom) - Thermische Nenn-Kurzzeitstromstärke
Ith = 100 × Ipr, 1 s - Isolationsklasse
E - Isolationsprüfspannung
3 kV, 50 Hz, 1 min - Montage

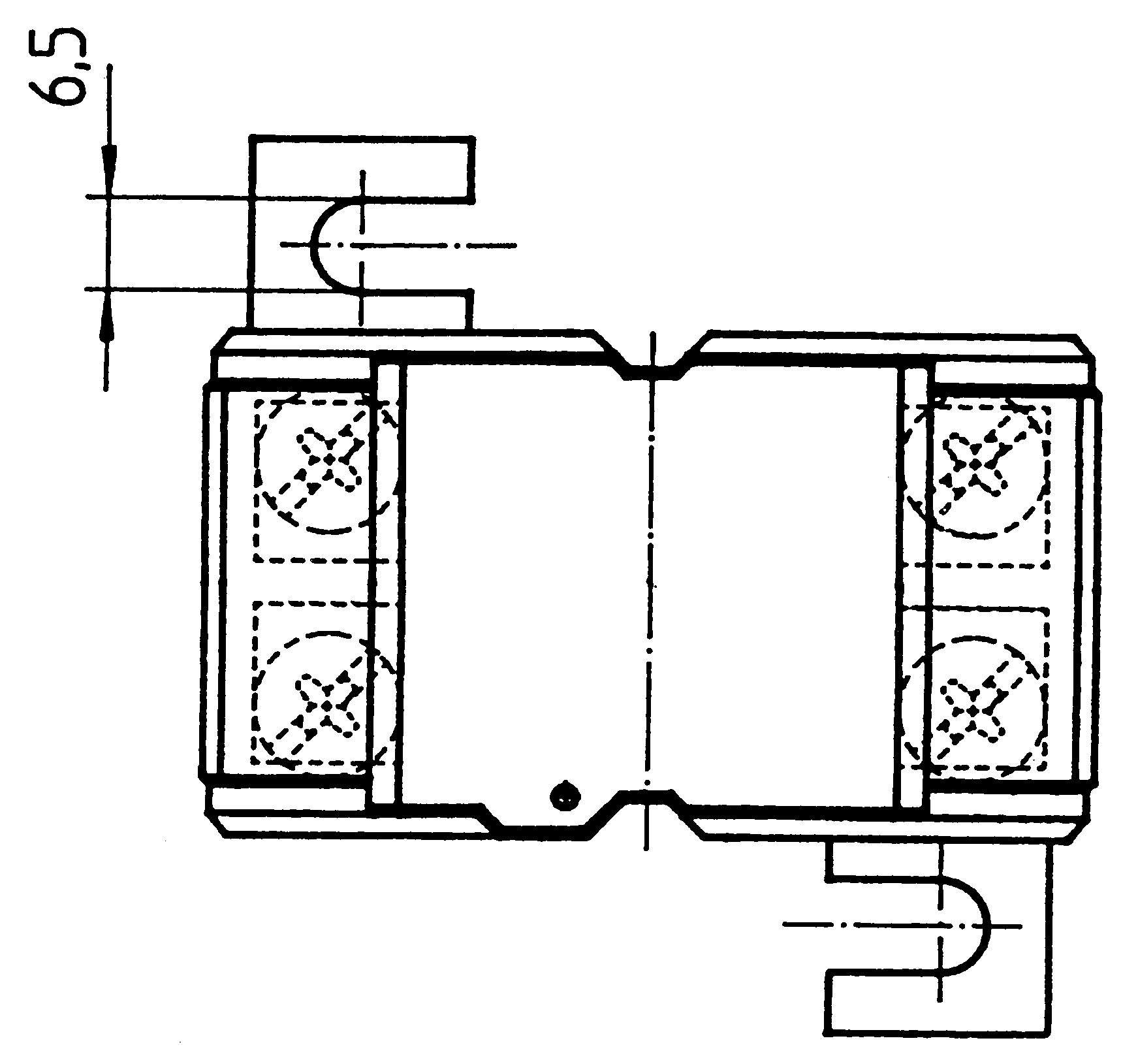

Fuß- und Schienenbefestigung möglich, inkl. Isolierschutzkappe
Der Wickelstromwandler WSK 30 20/1A 5VA Kl.1 zeichnet sich durch seine sehr kompakte Bauform, hohe Zuverlässigkeit und exzellente Linearität aus – ideal für Anwendungen, in denen bei relativ niedrigen Strömen eine präzise Messung mit Wickelprimär gefordert wird (z. B. kleinere Verteiler, Messplätze, Energie-Monitoring-Systeme mit moderatem Leistungsbedarf).
Gerne liefern wir Ihnen dieses Modell kurzfristig ab Lager oder konfigurieren für Sie weitere Primärströme der Baureihe WSK.
Kontaktieren Sie uns für Ihr individuelles Angebot!
