ASRD 14 - Dreiphasen-Stromwandlersätze

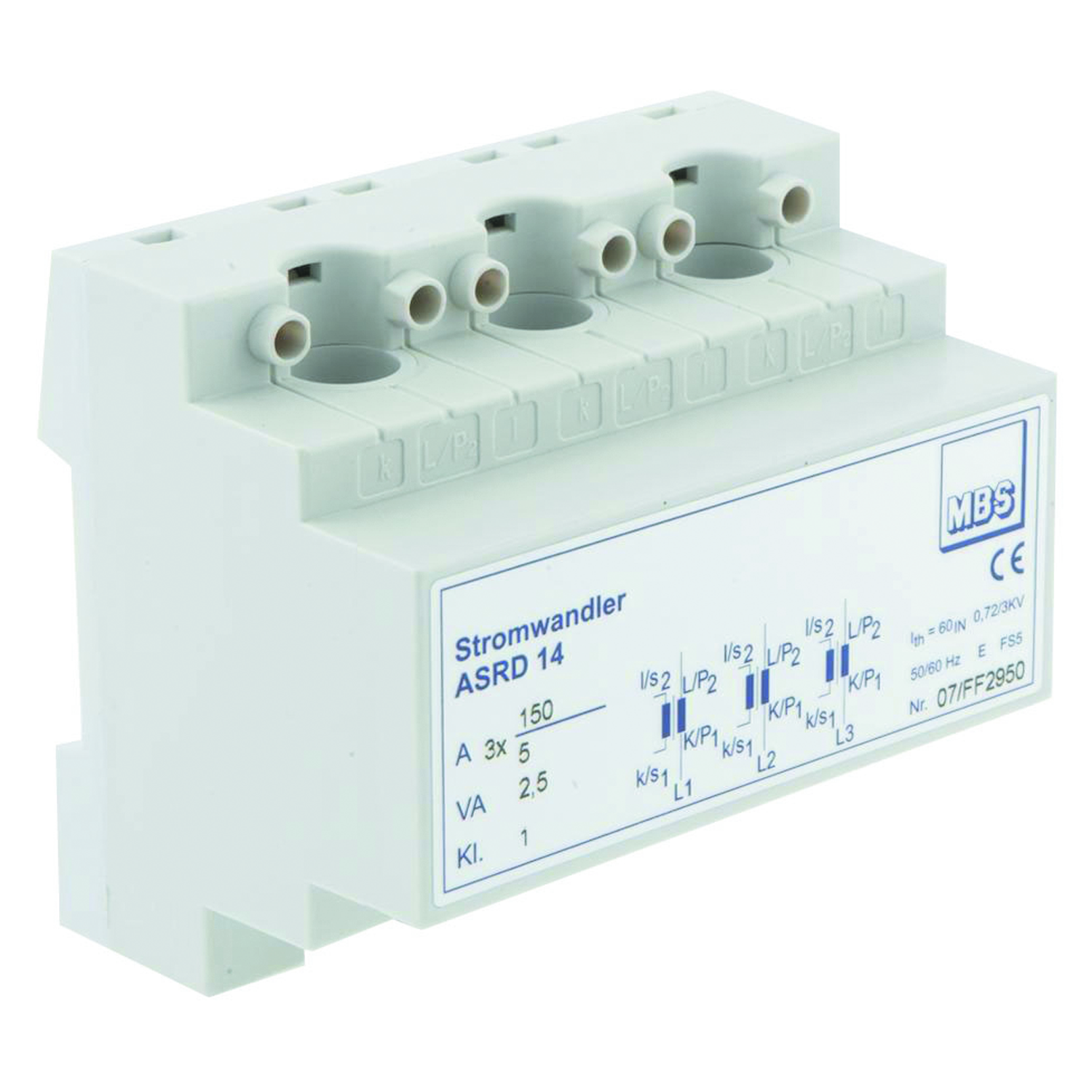

Der Aufsteckstromwandler ASRD 14 3x150/1A 2,5VA Kl.0,5 ist ein kompakter, hochpräziser Niederspannungs-Messwandler der bewährten ASRD-Serie, speziell für den Einsatz in Energieverteilung, Schaltanlagen, Zählerfeldern und industriellen Mess- und Überwachungssystemen entwickelt.
Technische Hauptmerkmale:- Typ
Aufsteckstromwandler (Plug-in Type) – ASRD 14 - Übersetzungsverhältnis
3 x 150/1 A (Primärnennstrom 150 A pro Phase, Sekundärnennstrom 1 A) - Nennleistung / Bürde
2,5 VA - Genauigkeitsklasse
Kl. 0,5 (nach IEC/EN 61869-2 bzw. DIN EN 61869-2) - Primärleiter-Durchführung
Für Rundleiter bis max. Ø 14 mm (Kabeldurchführung) - Maximale Betriebsspannung
Um ≤ 0,72 kV - Nennfrequenz
50–60 Hz - Thermische Nenn-Dauerstromstärke
Icth = 1,0 × Ipr (Dauerstrom 1 × Primärnennstrom) - Thermische Nenn-Kurzzeitstromstärke
Ith = 100 × Ipr, 1 s - Isolationsklasse
E - Isolationsprüfspannung
3 kV, 50 Hz, 1 min - Abmessungen (ca.)
Breite 42 mm × Höhe 52 mm × Tiefe 32 mm - Gewicht (ca.)
0,20–0,25 kg (je nach Ausführung) - Montage

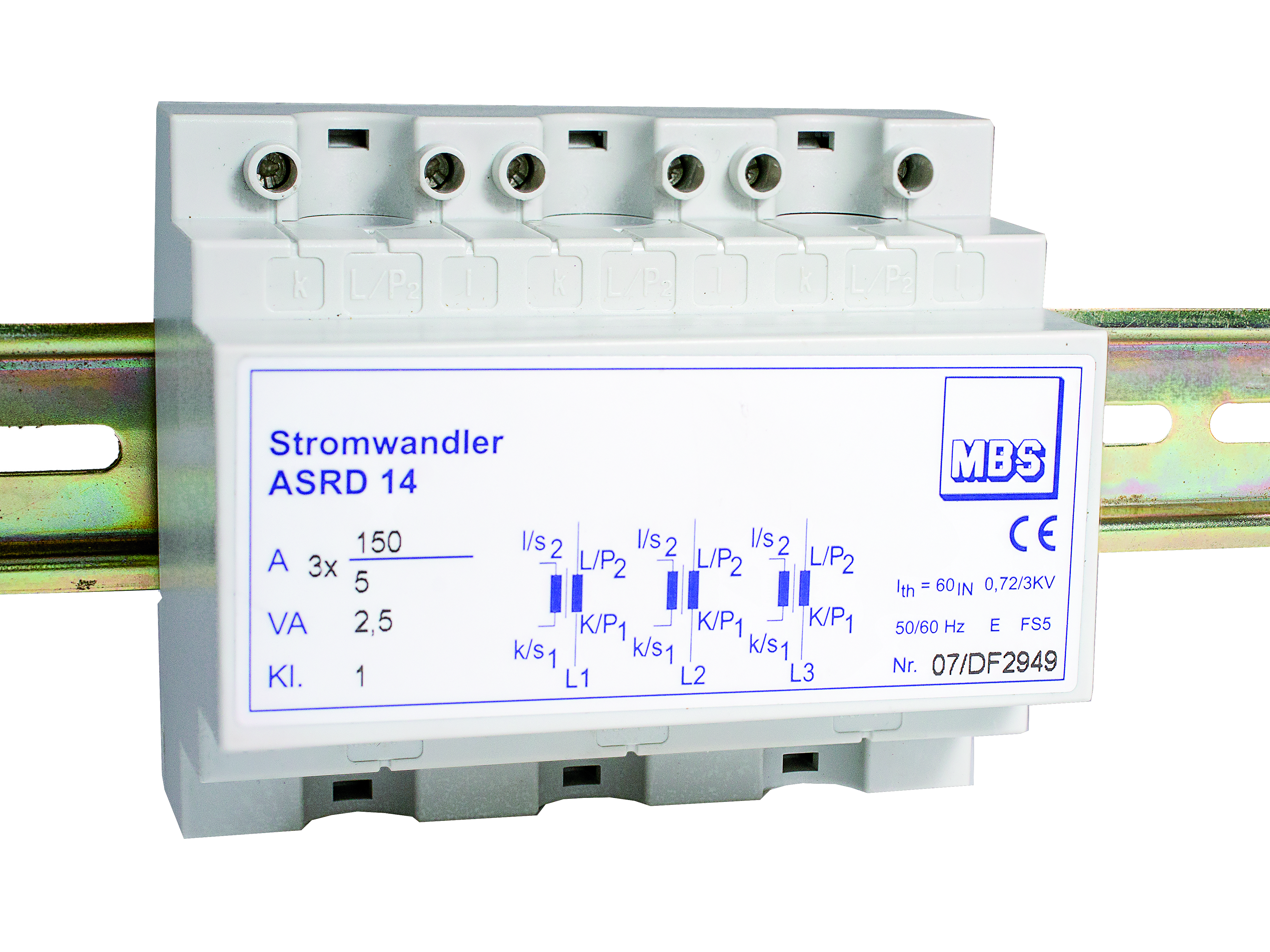

Aufsteckmontage auf DIN-Schiene, inkl. Isolierschutzkappe
Der Aufsteckstromwandler ASRD 14 3x150/1A 2,5VA Kl.0,5 zeichnet sich durch seine sehr kompakte Bauform, hohe Zuverlässigkeit und exzellente Linearität aus – ideal für Anwendungen, in denen bei mittleren Strömen eine präzise Dreiphasen-Messung gefordert wird (z. B. Verteiler, Messplätze, Energie-Monitoring-Systeme mit moderatem Leistungsbedarf).
Gerne liefern wir Ihnen dieses Modell kurzfristig ab Lager oder konfigurieren für Sie weitere Primärströme der Baureihe ASRD.
Kontaktieren Sie uns für Ihr individuelles Angebot!
