ASK 41.3 - Aufsteckstromwandler
Produktinformationen
Der Aufsteckstromwandler ASK 41.3 300/1A 5VA Kl.1 ist ein kompakter, hochpräziser Niederspannungs-Messwandler der bewährten ASK-Serie, speziell für den Einsatz in Energieverteilung, Schaltanlagen, Zählerfeldern und industriellen Mess- und Überwachungssystemen entwickelt.
Technische Hauptmerkmale:- Typ
Aufsteckstromwandler (Clip-on Type) – ASK 41.3 - Übersetzungsverhältnis
300/1 A (Primärnennstrom 300 A, Sekundärnennstrom 1 A) - Nennleistung / Bürde
5 VA - Genauigkeitsklasse
Kl. 1 (nach IEC/EN 61869-2 bzw. DIN EN 61869-2) - Primärleiter-Durchführung
Für Rundleiter bis max. Ø 26 mm (Kabeldurchführung) - Maximale Betriebsspannung
Um ≤ 0,72 kV - Nennfrequenz
50–60 Hz - Thermische Nenn-Dauerstromstärke
Icth = 1,2 × Ipr (Dauerstrom 1,2 × Primärnennstrom) - Thermische Nenn-Kurzzeitstromstärke
Ith = 60 × Ipr, 1 s - Isolationsklasse
E - Isolationsprüfspannung
3 kV, 50 Hz, 1 min - Abmessungen (ca.)

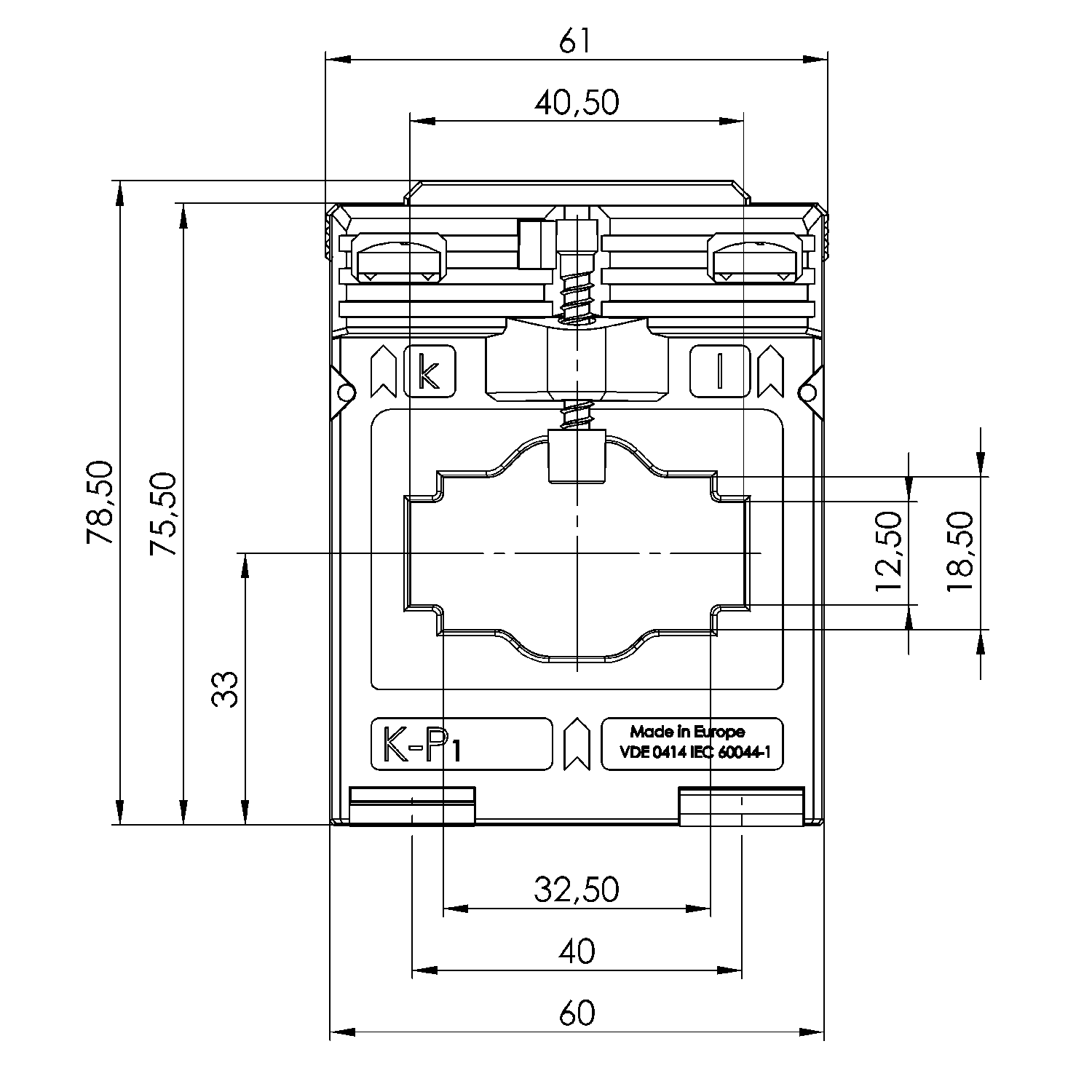

Breite 52 mm × Höhe 82 mm × Tiefe 34 mm - Gewicht (ca.)
0,25 kg (je nach Ausführung) - Montage
Aufsteckmontage, DIN-Schienenbefestigung möglich, inkl. Isolierschutzkappe
Der ASK 41.3 300/1A 5VA Kl.1 zeichnet sich durch seine einfache Aufsteckmontage, hohe Zuverlässigkeit und exzellente Linearität aus – ideal für Nachrüstungen in bestehenden Anlagen, Energieverteilung und Messsysteme mit höheren Strömen.
Gerne liefern wir Ihnen dieses Modell kurzfristig ab Lager oder konfigurieren für Sie weitere Primärströme der Baureihe ASK.
Kontaktieren Sie uns für Ihr individuelles Angebot!
