Art-Nr.: 48250500
DIRIS A-40 Multifunktionsmessgerät
Regulärer Preis:
0,00 €

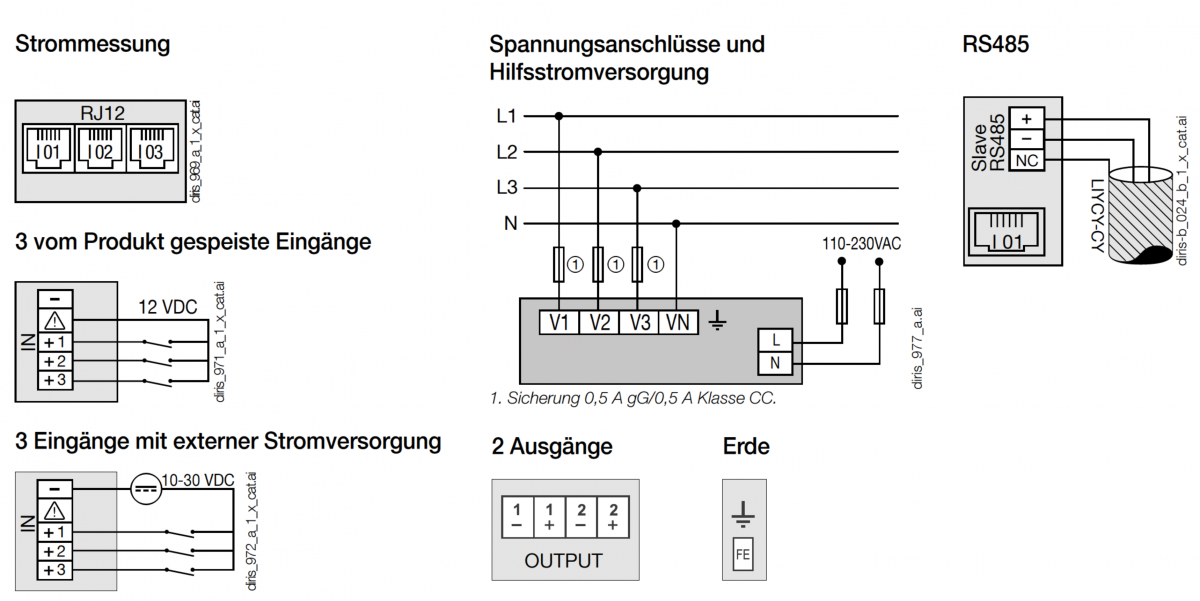

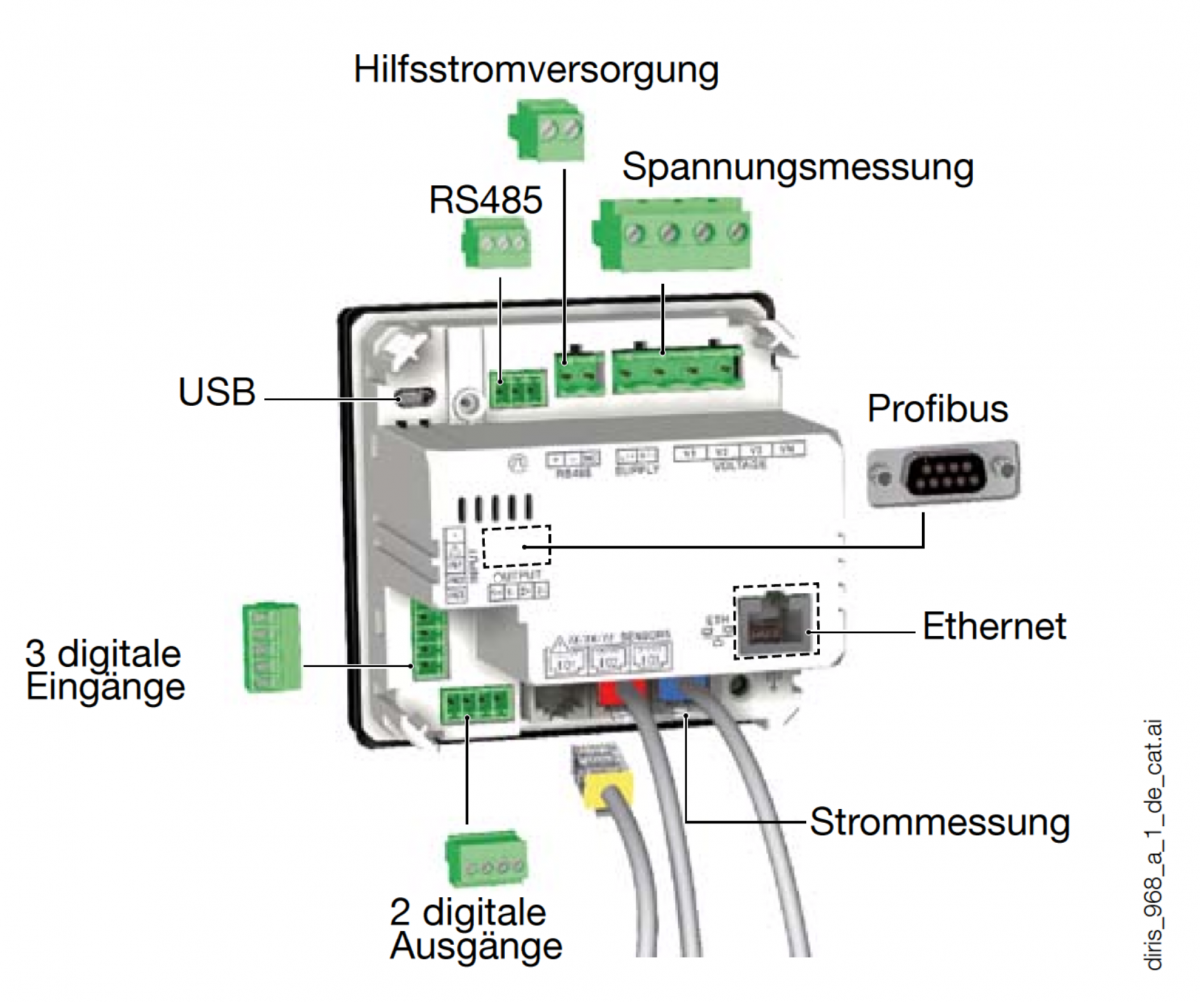

| Hilfsstromversorgung | |
|---|---|
| Wechselspannung | 110/400 VAC oder 120/300 VDC - CAT III |
| Frequenz | 50/60 Hz |
| Leistungsaufnahme | 5VA AC/1,5VA DC (48250500) 8VA AC/2,5VA DC (48250501 und 48250502) |
| Anschluss | Abnehmbare Federkraft-Klemmleiste, 2x2 Positionen, Draht 0,5 … 2,5 mm² oder 0,25 … 1,5 mm² Litze mit Endstück |
Messeigenschaften
| Leistung und Energiemessung | |
|---|---|
| Genauigkeit Wirkenergie und Wirkleistung |
Klasse 0,2 nur DIRIS A-40 Klasse 0,5 mit TE-, TF- oder iTR-Sensoren Klasse 1 mit TR-Sensoren |
| Genauigkeit der Blindenergie |
Klasse 2 mit TE- oder TF-Sensoren |
| Leistungsfaktormessung | |
|---|---|
| Genauigkeit | Klasse 0,5 mit TE-, TF- oder iTR-Sensoren Klasse 1 mit TR-Sensoren |
| Spannungsmessung | |
|---|---|
| Merkmale des vermessenen Netzwerks |
50-300 VAC (Ph/N) - 87-520 VAC (Ph/Ph) - CAT III |
| Frequenzbereich | 45 bis 65 Hz |
| Frequenzgenauigkeit | Klasse 0,02 |
| Netzwerktyp | Einphasig/Zweiphasig mit/ohne Neutralleiter/ Dreiphasig mit/ohne Neutralleiter |
| Messung durch Spannungswandler | Primär: 400.000 VAC Sekundär: 60, 100, 110, 173, 190 VAC |
| Verbrauch der Eingänge | ≤ 0,1 VA |
| Genauigkeit der Spannungsmessung | Klasse 0,2 |
| Anschluss | Abnehmbare Federkraft-Klemmleiste, 4 Positionen, Draht 0,5 … 2,5 mm² oder 0,25 … 1,5 mm² Litze mit Endstück |
| Strommessung | |
|---|---|
| Anzahl der Stromeingänge | 3 |
| Zugehörige Stromsensoren | Durchsteckwandler (TE), teilbare (TR) oder flexible Stromwandler (TF) |
| Genauigkeit | Klasse 0,2 nur DIRIS A-40 Klasse 0,5 mit TE-, TF- oder iTR-Sensoren Klasse 1 mit TR-Sensoren |
| Anschluss | Spezielles Kabel mit RJ12-Anschlüssen, bitte fragen Sie uns. |
Merkmale der Eingänge
| Anzahl | 3 |
| Typ/ Stromversorgung |
Optokoppler mit interner Polarisation (12 VDC ± 10 %) oder externer Polarisation (12-24 VDC ± 20 %) |
| Funktion Eingang | Logikzustand, Zustand des LS-Schutzschalters, Impulszählung oder Synchronisations-Multifluidmessung |
| Anschluss | Steckbarer Schraubenklemmenblock, 5 Positionen, Litze oder Draht, 0,14 … 1,5 mm² |
Merkmale der Ausgänge
| Anzahl | 2 |
| Typ | Optokoppler 30 VDC max 20 mA max - SELV |
| Funktion Ausgang | Befehl, Energie-Impulsausgang, Lastabwurf, Alarm |
| Anschluss | Steckbarer Schraubenklemmenblock, 4 Positionen, Litze oder Draht, 0,14 … 1,5 mm² |
Kommunikationseigenschaften
| DIRIS A-40 RS485 | |
|---|---|
| Verbindung | RS485 |
| Anschlusstyp | 2 - 3 Halbduplex-Drähte |
| Protokoll | Modbus RTU |
| Baudrate | 1200 … 115200 Baud |
| USB | Konfiguration von DIRIS A-40 |
Produktinformationen

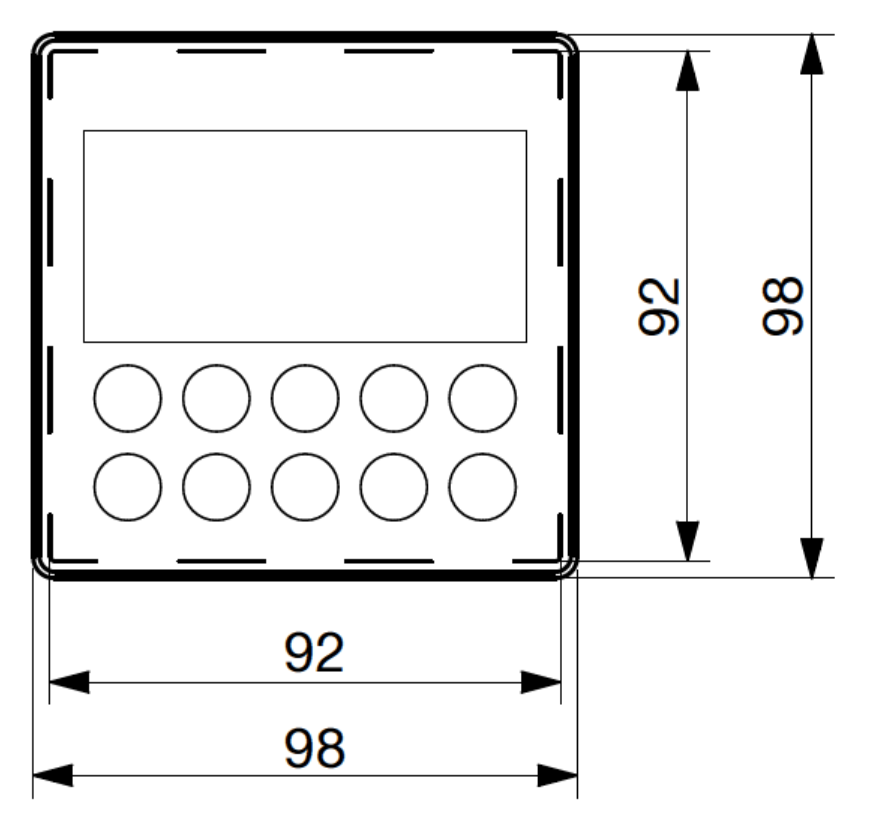

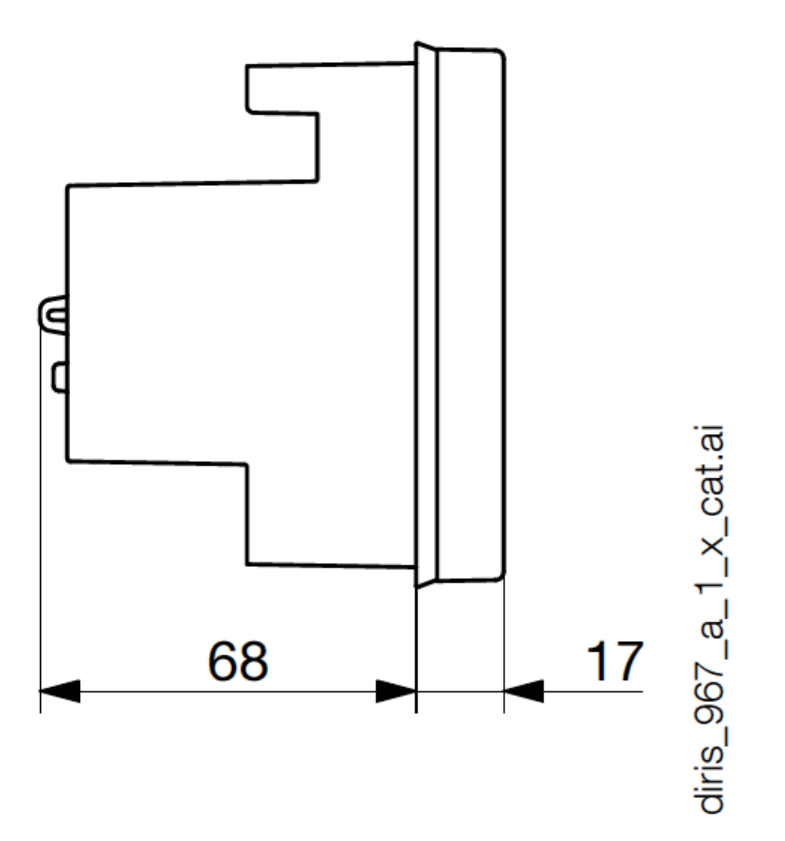

für den Schalttafeleinbau
DIRIS A-40 ist ein ist ein Schalttafeleinbau- Leistungsüberwachungsgerät (PMD). Es ist dafür konstruiert, elektrische Energie zu messen, zu überwachen und zu berichten.
DIRIS A-40 bietet eine Reihe von Funktionen zur Messung von Spannung, Strom, Leistung, Energie und Qualität. Es ermöglicht die Analyse einer einphasigen oder dreiphasigen Last.
Vorteile
Unterstützte Konfiguration
Der Konfigurationswizard führt den
Benutzer Schritt für Schritt. Er erfasst und korrigiert auch
Konfigurationsfehler. Auf diese Weise halbiert sich die Dauer für die
Inbetriebnahme und Sie haben immer ein zuverlässiges Ergebnis.

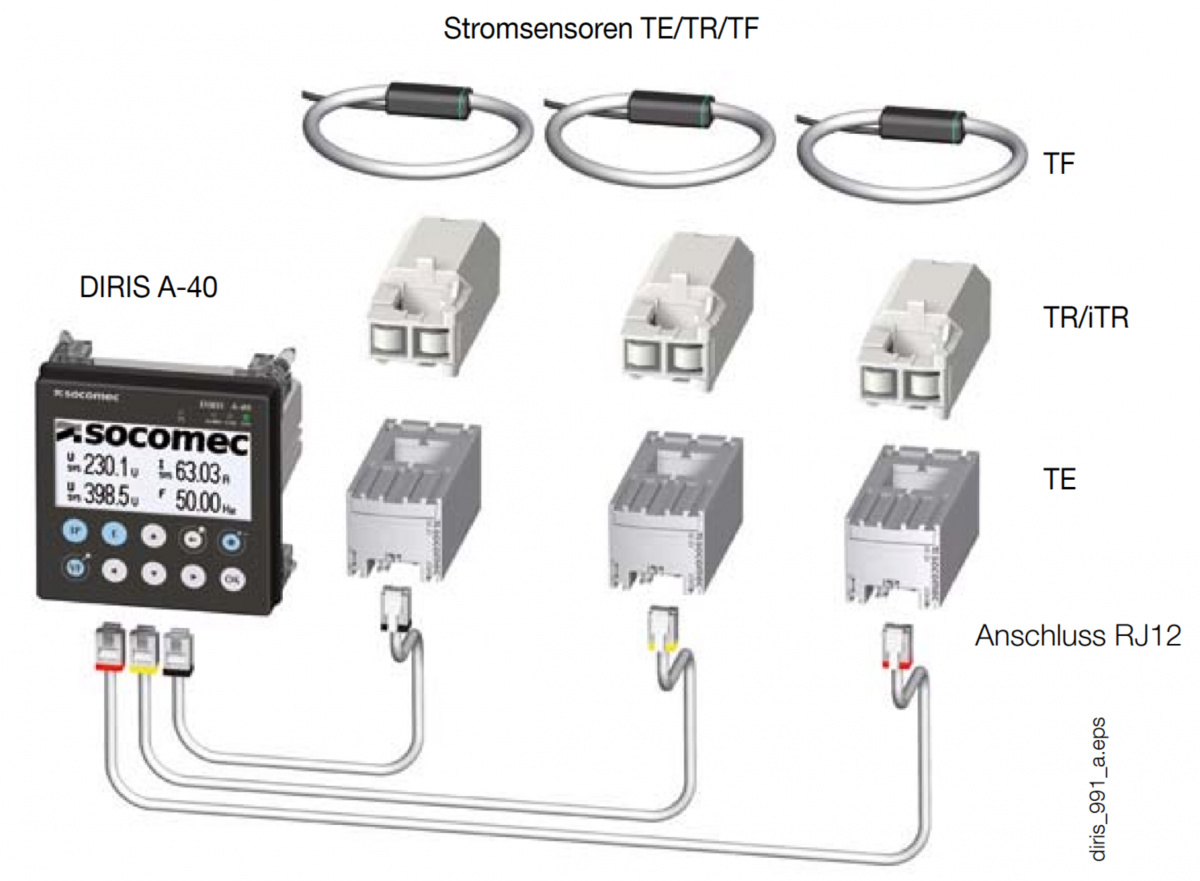

Intelligente Sensoren
Mit drei Stromsensorformaten (nicht teilbar TE, teilbar TR und Rogowskispule TF) ist die Integration von DIRIS A-40 in neue und bestehende Installationen möglich.
Mit drei Stromsensorformaten (nicht teilbar TE, teilbar TR und Rogowskispule TF) ist die Integration von DIRIS A-40 in neue und bestehende Installationen möglich.
Cloud-Anbindung
Das Sortiment umfasst IoT-fertig angeschlossene Produkte, die einen automatischen Datenexport für den Fernbetrieb ohne zeitliche, räumliche und zeitliche Begrenzung ermöglichen.
Das Sortiment umfasst IoT-fertig angeschlossene Produkte, die einen automatischen Datenexport für den Fernbetrieb ohne zeitliche, räumliche und zeitliche Begrenzung ermöglichen.
Konformität mit der Norm IEC 61557-12
Die Norm IEC 61557-12 gilt als Referenz für PMDs (Performance Metering + Monitoring Devices). Ihre Einhaltung garantiert die Leistungsfähigkeit der PMDs unter den für industrielle und tertiäre Anwendungen typischen Umgebungsbedingungen.
Die Norm IEC 61557-12 gilt als Referenz für PMDs (Performance Metering + Monitoring Devices). Ihre Einhaltung garantiert die Leistungsfähigkeit der PMDs unter den für industrielle und tertiäre Anwendungen typischen Umgebungsbedingungen.
