Art-Nr.: 0058463
Differenzstromwächter IP 5883
0,00 €
Kontrollrelais, Differenzstromwächter, zur Überwachung der im Netz auftretenden Differenzströme, mit einstellbarer Zeitverzögerung, Ruhestrom- oder Arbeitsstromprinzip wählbar, Ausgänge 1 Wechsler für Vorwarnung, 1 Wechsler für Alarm.
Merkmale:
- nach IEC/EN 62 020, VDE 0663
- zur Erkennung von Isolationsfehlern in geerdeten Netzen
- allstromsensitiv Typ B nach IEC 60755 A2
- 4 Messbereiche von 10 mA bis 3 A
- Fehlermeldung und Vorwarnung speichernd

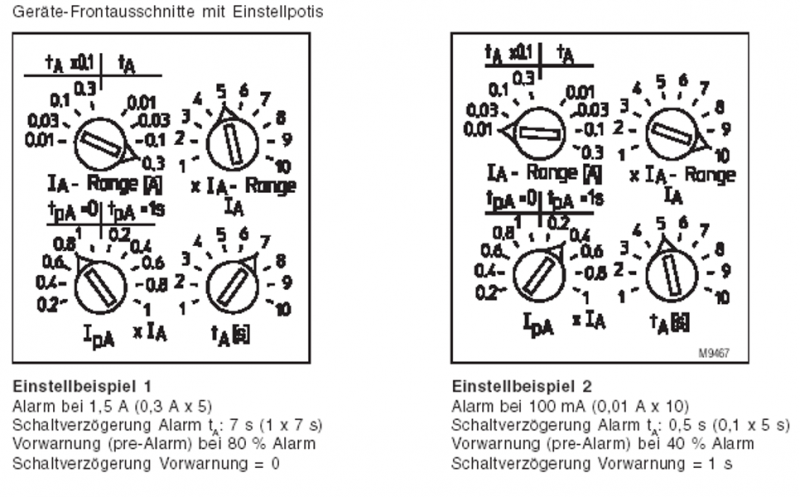

- mit einstellbarer Schaltverzögerung
- Ruhestrom- oder Arbeitsstromprinzip wählbar

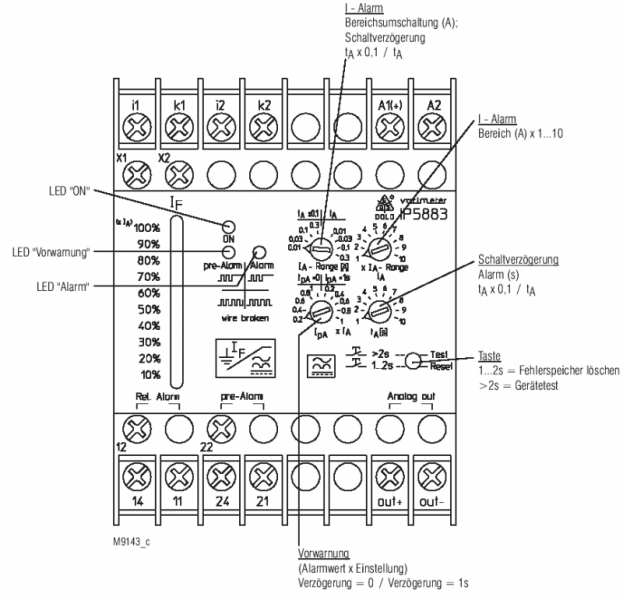

- LED-Anzeige für Betrieb, Vorwarnung und Alarm
- mit Testfunktion
- LED-Balkenanzeige für Fehlerstrom
- Analogausgang
- Aderbrucherkennung
- 70 mm Baubreite
Anwendung
Die Funktionsweise ist vergleichbar mit einem FI-Schalter. Er überwacht das Netz auf einen Fehlerstrom, schaltet jedoch bei erkanntem Fehler das Netz im Gegensatz zu dem FI-Schalter nicht ab, sondern zeigt diesen nur an. Die (Differenz-) Strommessung erfolgt über einen externen Stromwandler. Durch den Wandler werden alle Leiter des zu schützenden Abganges (ohne PE) geführt. Im fehlerfreien Netz ist die Summe aller Ströme gleich Null, so dass im Wandler keine Spannung induziert wird. Fließt durch einen Isolationsfehler ein Fehlerstrom über Erde ab, verursacht die Stromdifferenz im Wandler einen Strom der von dem IP 5883 erkannt und ausgewertet wird. Bei Aderbruch im und zum Wandler schaltet das Gerät in den Alarmzustand und beide roten LEDs blinken.
